| Name: | Adsorptionslufttrockner | Taupunkt der Druckluft: | -40°C |
|---|---|---|---|
| Hervorheben: | Aufnahme-Trockner,Modularen Adsorptionstrockner,Drucklufttrockner |
||

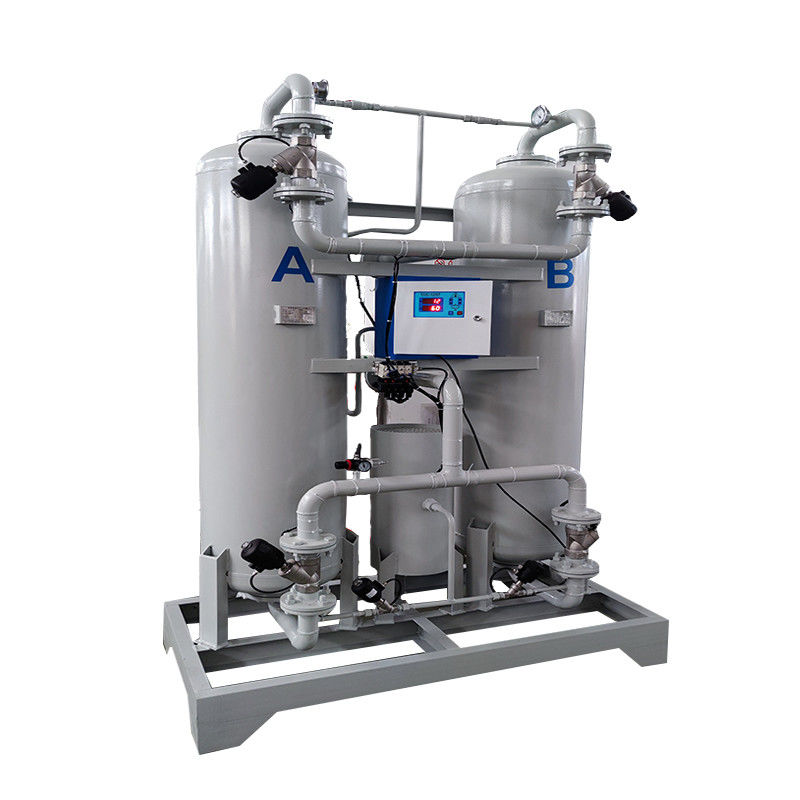

Adsorptionslufttrockner
| die technischen Parameter eines regenerativen Adsorptionstrockners ohne Wärme/mikro-Wärme (LH) | ||||||
| Modell | Luftbehandlung ((m3/min) | Rohrdurchmesser ((mm) | Abmessungen ((Länge x Breite x Höhe mm) | Heizleistung/Stromversorgung (Mikro-Wärme) | Gewicht der Ausrüstung (kg ohne Wärme) | Gewicht der Ausrüstung (Mikro-Wärme kg) |
| BX0005 | 0.8 | DN15 | 600X350X1500 | 70 | ||
| BX0010(LH) | 1.8 | DN20 | 650X450X1500 | 0.35/220 | 80 | 95 |
| BX0020(LH) | 2.8 | DN20 | 700X450X1500 | 0.5/220 | 100 | 120 |
| BX0030 (LH) | 3.8 | DN25 | 900X480X1600 | 0.75/220 | 130 | 140 |
| BX0040(LH) | 5.5 | DN40 | Einheit für die Berechnung der Leistungen | 1.25/220 | 250 | 270 |
| BX0060(LH) | 6.8 | DN40 | 1000X700X1800 | 1.5/220 | 280 | 300 |
| BX0080(LH) | 8.8 | DN50 | Der Wert der Verbrennungsmenge ist zu messen. | 2.0/220 | 450 | 480 |
| BX0100(LH) | 11.5 | DN50 | Bei der Verwendung von Zellstoff | 2.5/220 | 500 | 530 |
| BX0120(LH) | 14 | DN65 | 1200X850X2200 | 3.0/380 | 550 | 580 |
| BX0150 (LH) | 16 | DN65 | 1200X850X2200 | 3.75/380 | 580 | 620 |
| BX0200(LH) | 22.8 | DN80 | Bei der Ausführung der Prüfungen | 5.0/380 | 860 | 900 |
| BX0250(LH) | 28.5 | DN80 | Bei der Ausführung der Prüfungen | 6.25/380 | 1200 | 1250 |
| BX0300(LH) | 35 | DN80 | 1750X1100X2500 | 7.5/380 | 1600 | 1700 |
| BX0400(LH) | 45 | DN100 | Bei der Verwendung von Zellstoff | 10/380 | 1900 | 2000 |
| BX0500(LH) | 55 | DN100 | 1900X1200X2800 | 12.5/380 | 2300 | 2500 |
| BX0600(LH) | 65 | DN125 | Einheit für die Berechnung der Werte | 15/380 | 2800 | 3000 |
| BX0800(LH) | 85 | DN 150 | 2200X1600X2900 | 20/380 | 3400 | 3800 |
| BX1000 ((LH) | 105 | DN 150 | 2600X1600X2960 | 25/380 | 4100 | 4500 |
| BX1200(LH) | 120 | DN200 | 3200X1600X3000 | 30/380 | 4500 | 5000 |
| BX1600 ((LH) | 160 | DN200 | 3800X1800X3000 | 40/380 | 6000 | 6500 |
| BX2000 (LH) | 200 | DN 250 | 4200X2000X3000 | 50/380 | 7500 | 8000 |
| Anmerkung: Die Modelle BX0005-BX2000 sind traditionelle Zwillingsturmkonstruktionen; (LH) ist ein Niedrigwärme-Adsorptionstrockner | ||||||
2. Arbeitsfluss des Adsorptionstrockners mit Mikrothermie-Regeneration
Der Mikrothermoregenerations-Adsorptionstrockner kombiniert die Vorteile der Druckschwing-Adsorption und der Temperaturschwing-Adsorption.die vom Adsorbent während des Adsorptionsprozesses adsorbierte Feuchtigkeit hängt von der thermischen Diffusion und dem niedrigen Druck des Regenerationsgases (erhitzte und trockene Luft) während des Regenerationsprozesses ab.Es kann durch die kombinierte Wirkung von Mechanismen vollständig beseitigt werden.
Adsorption
Die nasse Luft kommt aus dem unteren Rohrdurchmesser durch das Ventil A1 in den Trocknungszylinder A.
Es fließt von unten nach oben durch die Adsorptionsschicht, und die getrocknete Luft wird aus dem oberen Rohrsystem entlassen.
Regeneration
Eine kleine Menge trockener Luft (ca. 7%) fließt durch das obere Kanalsystem, um die Luft zu regenerieren.
Nachdem das Regelventil dekomprimiert ist, gelangt es zur Erwärmung in den Heizkörper.Das Adsorptionsmittel im B-Zylinder wird analysiert und regeneriert, um die Trocknungsfähigkeit des Adsorptionsmittels wiederherzustellenDas Regenerationsgas wird durch das B2-Ventil und den Schalldämpfer des unteren Rohrsystems in die Atmosphäre abgegeben.
Gleichstellung des Drucks
Nachdem die Adsorptionsregeneration abgeschlossen ist, wird das B2-Ventil geschlossen und der B-Trocknungszylinder
Nach und nach erhöhen Sie den Druck auf Online-Arbeitsdruck und bereiten Sie sich auf den Wechsel vor.
Wechseln
Das Ventil B1 des unteren Rohrsystems ist offen, das Ventil A1 ist geschlossen und das Ventil A2 ist offen.
Die beiden Trocknungsflaschen A und B werden ausgetauscht, der Flasche B wird die Adsorption übernommen und der Flasche A wird gedrückt und regeneriert.Arbeitszeit und Heiztemperatur werden automatisch vom Steuergerät gesteuert..
