| Hervorheben: | Präzisionsfilter zur Ölentfernung,Öl entfernen Filter Hongjinli,Öl-Wasser-Trennfilterpatrone |
||
|---|---|---|---|

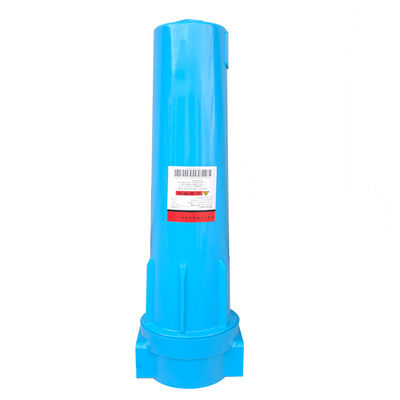

Öl entfernende Präzisionsfilter
Beschreibung
Einstufung der Filterelemente
AO-Primärfilter
Verwendet zur Entfernung von Partikeln über 1 μm und kann flüssiges Öl und Wasser kondensieren.
Feinschutzfilter der Klasse AA
Wird verwendet, um Staubpartikel größer als 0,01 μm einschließlich Öl und Wasser zu entfernen.
Filter mit hohem Wirkungsgrad auf AX-Ebene
Wird verwendet, um Partikel größer als 0,01 μm einschließlich Öl und Wasser zu entfernen.
Universalstaubfilter der AR-Klasse
Wird verwendet, um Staubpartikel über 1 μm zu entfernen (nach dem Einsetzen in den Saugtrockner)
Aktivkohlefilter der ACS-Klasse
Wird verwendet, um Öldampf und Kohlenwasserstoffgerüche zu entfernen.
Unter 21C-Bedingungen darf der Ölnebelgehalt 0,003 mg/m (PPM) nicht überschreiten (ohne Methan, für das ein Vor-AO-Gehalt erforderlich ist)
Hocheffizienter Staubentfernungsfilter der AAR-Klasse
Wird verwendet, um Staubpartikel über 0,01 μm zu entfernen.
Arbeitsbedingungen und technische Indikatoren
Höchstbetriebsdruck: < 1,6 MPa
Empfohlene Betriebstemperatur: < 66 °C
Empfohlene Mindestbetriebstemperatur: < 1,5 °C
| Technische Parameter für Ölentfernungspräzisionsfilter | |||||||
| Modell | Durchmesser des Luftrohrs | Luftbehandlungskapazität ((m3/min) | Abmessungen ((mm) A H H1 |
Gewicht ((kg) | Filterelement/Menge | ||
| Schnittstelle mit Gewinde | |||||||
| BF0005 ((G) | DN20 ((G3⁄4") | 0.8 | 100 | 270 | 26 | 1.1 | BE0005 |
| BFO010(G) | DN20(G33⁄4*) | 1.8 | 100 | 270 | 26 | 1.4 | BE0010 |
| BF0020(G) | DN25 ((G1") | 2.8 | 100 | 270 | 26 | 1.5 | BE0020 |
| BF0030(G) | DN25 ((G1") | 3.8 | 115 | 340 | 40 | 2.6 | BE0030 |
| BF0040(G) | DN40 ((G11⁄2*) | 5.5 | 115 | 380 | 40 | 3.3 | BE0040 |
| BF0060(G) | DN40 ((G11⁄2*) | 6.8 | 115 | 380 | 40 | 3.5 | BE0060 |
| BF0080(G) | DN50(G2*) | 8.8 | 135 | 690 | 50 | 4.5 | BE0080 |
| BF0100(G) | DN50 ((G2") | 11.5 | 135 | 690 | 50 | 4.8 | BE0100 |
| BF0120(G) | DN65(G21⁄2*) | 14 | 160 | 870 | 65 | 10 | BE0120 |
| BF0150(G) | DN65(G21⁄2*) | 19 | 160 | 870 | 65 | 12 | BE0150 |
| BF0250(G) | DN80(G3) | 28.5 | 220 | 790 | 184 | 17 | BE0250 |
| Flanschoberfläche | |||||||
| BF0300(F) | DN80(F3) | 35 | 400 | 1036 | 170 | 48 | BE0300 |
| BF0400(F) | DN100(F4) | 45 | 459 | 1076 | 170 | 51 | BE0400 |
| BF0500(F) | DN100(F4) | 55 | 565 | 860 | 670 | 68 | BE0250X2 |
| BF0600(F) | DN125 ((F5) | 65 | 565 | 1150 | 965 | 120 | Bewertungsmethode |
| BF0800(F) | DN150(F6) | 85 | 570 | 960 | 817 | 130 | BE0400X2 |
| BF1000 ((F) | DN150(F6) | 105 | 570 | 1250 | 993 | Bezeichnung: | |
| BF1200 ((F) | DN200(F8) | 120 | 670 | 1010 | 820 | BE0400X3 | |
| BF1400 (F) | DN200(F8) | 140 | 670 | 1045 | 895 | Befehl der Kommission: | |
| BF1600 ((F) | DN200(F8) | 160 | 670 | 1226 | 1036 | BE0400X4 | |
| BF2000 ((F) | DN250 ((F10) | 200 | 800 | 1366 | 1128 | BE0400X5 | |
| BF2500 (F) | DN250 ((F10) | 250 | 800 | 1420 | 1178 | BE0400X6 | |
| BF3000 ((F) | DN300(F12) | 300 | 950 | 1268 | 996 | BE0400X7 | |
| BF3600(F) | DN300(F12) | 360 | 950 | 1500 | 1220 | Bezeichnung des Herstellers: | |
| Die Korrekturkoeffizienten unter anderen Druckbedingungen sind nachstehend angegeben: | |||||||||||
| Arbeitsdruck | 1 | 2 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 20 |
| Druckkoeffizient | 0.38 | 0.53 | 0.65 | 0.85 | 1 | 1.13 | 1.25 | 1.36 | 1.46 | 1.56 | 1.7 |
