Name: | Box PSA-Stickstoffgenerator | Stickstoffkapazität: | 1 ~ 100Nm3/h |
---|---|---|---|
Stickstoff-Reinheit: | 95%-99.999% | Stickstoff-Druck: | 0.5-0.8Mpa (Befürderung bei hohem Druck) |
Stickstofftaupunkt: | ≤ -40 °C (Atmosphärendruck) | Steuerungsstromversorgung: | 0.2kw 220v 50Hz |
Hervorheben: | Stickerzeuger des Typs psa,PSA-Gasgenerator,Stickstoff-PSA-Generator |

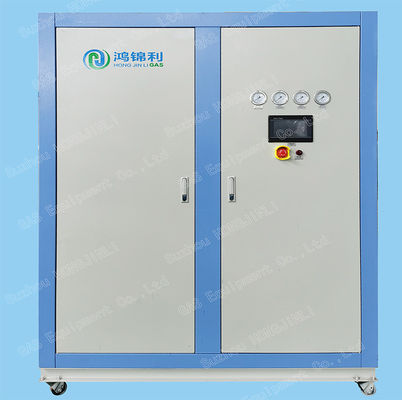

Box PSA-Stickstoffgenerator
Beschreibung
Der Prozessfluss eines Stickstoffgenerators umfasst typischerweise mehrere Schritte, die jeweils zur Erzeugung von Stickstoffgas beitragen.
Luftkompression: Der erste Schritt besteht darin, die atmosphärische Luft zu komprimieren, wobei die Luft in den Stickstoffgenerator gezogen und mit einem Schraubkompressor oder einem Wechselkompressor komprimiert wird.Die Kompression erhöht den Luftdruck auf das gewünschte Niveau, typischerweise zwischen 7 und 10 Atmosphären.
Luftkühlung: Die Druckluft gelangt dann in das Kühlsystem, das aus Wärmetauschern und Kondensatoren besteht.ein Teil der Feuchtigkeit in der Luft kondensiert in flüssige Form, die durch ein Abwassersystem entfernt wird.
Luftreinigung: Die gekühlte Luft geht in die Reinigungsphase ein, oft mit einem molekularen Sieb.Das molekulare Sieb ist ein adsorbierendes Material mit spezifischen Porengrößen, das selektiv Sauerstoff adsorbiertDieser Prozess entfernt Sauerstoff und andere Verunreinigungen und erhöht die Reinheit des Stickstoffgases.
Stickstoffkompression: Das gereinigte Stickstoffgas wird dann mit einem Schraubkompressor oder einem Zentrifugalkompressor auf den gewünschten Arbeitsdruck komprimiert.Die Kompression erhöht den Druck des Stickstoffgases für die weitere Verarbeitung, Lagerung oder Transport.
Speicherung und Verteilung: Das komprimierte Stickstoffgas wird in Speichertanks oder einem Pipeline-System gespeichert und verteilt.während durch Rohrleitungen Stickstoffgas an bestimmte Geräte oder Anwendungen geliefert werden kann.
Diese Schritte bilden zusammen den grundlegenden Prozessfluss eines Stickstoffgenerators.Der Generator kann hochreines Stickstoffgas für verschiedene industrielle und Anwendungszwecke extrahieren und produzieren..
Ein Stickstoffgenerator mit Druckschwing-Adsorption (PSA) arbeitet nach dem Prinzip der selektiven Adsorption von Gasen mit Adsorptionsmaterialien.Hier ist eine Beschreibung des Arbeitsprinzips eines PSA Stickstoffgenerator:
Adsorption: Der Prozess beginnt, wenn Druckluft in ein Adsorptionsgefäß geleitet wird, das ein Bett aus Adsorptionsmaterial enthält, typischerweise ein Kohlenstoffmolekülsiebe (CMS).Das Adsorptionsmaterial hat eine hohe Affinität zu Sauerstoff, Wasserdampf und andere Verunreinigungen in der Luft.
Selektive Adsorption: Unter hohem Druck adsorbiert das adsorbierende Material selektiv Sauerstoff und andere Verunreinigungen, während Stickstoff durchläuft.Dies ist auf die Unterschiede in der Adsorptionskapazität und der Affinität des Adsorptionsmaterials für verschiedene Gase zurückzuführen.Als Ergebnis verlässt der stickstoffreiche Gasstrom das Gefäß und wird zur weiteren Verarbeitung gesammelt.
Reinigung: Sobald das Adsorptionsbett mit Sauerstoff und Verunreinigungen gesättigt ist, wird der Druck freigesetzt und das Gefäß durchläuft eine Reinigungsphase.ein Teil der zuvor komprimierten Luft wird auf die Säuberungseite des Behälters umgeleitetDer mit Sauerstoff und Verunreinigungen reichhaltige Gasstrom wird aus dem System gelüftet und aus dem Adsorptionsbett entfernt.
Adsorptionswechsel: Der Prozess setzt sich fort, indem der Druckluftstrom zwischen zwei Adsorptionsgefäßen geschaltet wird.das andere Gefäß durchläuft die ReinigungsphaseDieser zyklische Betrieb sorgt für eine kontinuierliche Versorgung mit Stickstoffgas.
Steuerungssystem: Der PSA-Stickstoffgenerator wird durch einen programmierbaren Logikcontroller (PLC) oder ein ähnliches System gesteuert.Gewährleistung einer angemessenen Adsorption, Säuberung und Umschaltzyklen.
Durch die Wiederholung der Adsorptions-, Säuberung- und Umschaltzyklen,Der PSA-Stickstoffgenerator kann durch selektives Adsorbieren von Sauerstoff und Verunreinigungen aus Druckluft durchgängig einen hochreinen Stickstoffgasstrom erzeugen.Das erzeugte Stickstoffgas kann in verschiedenen Industriezweigen und Anwendungen verwendet werden, in denen eine zuverlässige und vor Ort vorhandene Stickstoffversorgung erforderlich ist.
Spezifikation
Box PSA-Stickstoffgenerator
Stickstoffkapazität: 1 ~ 100Nm3/h
Stickstoffreinheit: 95% bis 99,999%
Stickstoffdruck: 0,5-0,8 MPa (für hohen Druck erhöht) Stickstofftaupunkt: ≤-40°C (Atmosphärendruck)
Steuerelement: 0,2 kW 220 V 50 Hz
